| 产地：河北 | 货号：304 | 品牌：铭意 |
| 型号：150 | 应用场所：风机出口 | 规格：150 |
| 是否跨境货源：否 |

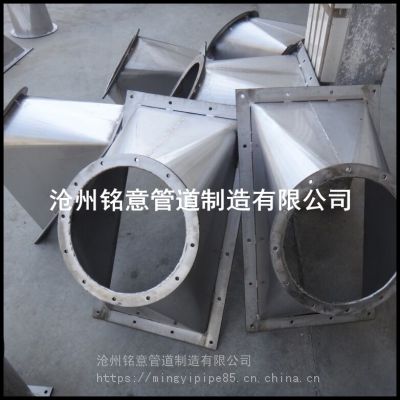

什么是天圆地方？
天圆地方就是连接方形管道和圆形管道的一段变径，比如·卫生间排风，一般是用
一个吸顶排风扇从卫生间吸风，然后经过圆形镀锌钢管排到室外，有时为了美观，
排风口会采用方形防雨百叶风口，则需要一个天圆地方来连接圆形镀锌钢管和方形
百叶风口前的一段矩形风管。天圆地方在别的通风场所也用得很普遍的 天圆地方就
是对方形管道和圆形管道的连接
风机出口是圆形的，大部分风道考虑占用体积的问题，通常会选用矩形风道，
天圆地方就用在这种连接上，也有可能用在特殊的圆形和方形管道上
天圆地方的定做产品说明：
供应DN600变DN800 Q235B大口径输水偏心方圆节
天圆地方形状有平底形、曲面形（球形、抛物线形等）和锥形，几种常见的翻边凸
模的结构形状，图中凸模直径段为凸模工作部分，凸模直径段为导正部分，1为整形
台阶，2为锥形过渡部分，其中：带导正销的锥形凸模，当竖边高度不高、竖边直径
大于10时，可设计整形台阶，相反可不设整形台阶，当翻边模采用压边圈时也可不
设整形台阶；一种双圆弧形无导正销的曲面形凸模，当竖边直径大于6时用平底，竖
边直径小于或等于6时用圆底；带导正销的竖边直径小于4时可同时冲孔和翻边的凸
模。此外，还有用于无预制孔的带尖锥形凸模。
凸、凹模尺寸可参照拉深模的尺寸确定原则确定，只是应注意***翻边间隙。
凸模圆角半径越大越好，用曲面或锥形凸模，对平底凸模一般取≥4。凹模圆角
半径可以直接按工件要求的大小设计，但当工件凸缘圆角半径小于最小值时应加整
形工序。
偏心方圆节就是将方圆节整体一个弧板分成若干份，进行卷制，其材质可为碳钢，
合金钢，低温钢，管线钢，不锈钢。
偏心方圆节的生产方法：就是将方圆节整体一个弧板分成若干份，进行卷制，其材
质可为碳钢，合金钢，低温钢，管线钢，不锈钢
方圆节又称天圆地方管、方圆变径管，管的下身和上身的形状是圆和方形，一般适
用于特殊结构的构件，例如圆通风管与风机出口，空调机组与风机进口等方面的连
天圆地方管件顾名思义管的的形状既有方又有圆，管件的下身和上身的形状是圆和
方形，一般适用于特殊结构的构件。方圆节又称天圆地方管、方圆变径管，管的下
身和上身的形状是圆和方形，一般适用于特殊结构的构件，例如圆通风管与风机出
口，空调机组与风机进口等方面的连接。
天圆地方的材质有：20、Q195、Q21***,B Q23***,B、Q34***,B,C,D,E GB/T13793-1992
GB3091-2001 Q23***-B、Q34***-E 10# 20# 45# 16mn j55 k55[1]
天圆地方管件主要的生产工艺推制，挤压等方法
天圆地方管件目前没有行业标准基本按照管件的相关标准
天圆地方管件的镀锌分冷镀锌和热镀锌。喷砂是为了除锈，刷漆是为了防腐
主要工艺：焊接
方圆变径管规格：325mm-1020mm也可根据客户需要定做生产各种材质，各种型号天
圆地方、方圆变径管产品。
方圆变径管用途：圆通风管与风机出口，空调机组与风机进口等方面的连接。
包装方式：
托盘，木箱，袋装，散装。 可以按照客户要求特殊包装。
运输方式：
配货，单车。 视货物数量而定。
天圆地方用途：
海洋、石油、石化、船舶、电力、热力、天然气、制药、乳 品、 啤酒、饮料、水
利等工程。
天圆地方，铭意管道方圆节好的生产厂家，方圆节新低价格方圆节材质方圆节规格
型号方圆节用途方圆节作用方圆节简介从分析理想的一般方圆节结构特性入手，提
出了一般方圆节手工放样的一种改进方法，该方法不用细分“天圆”面的圆弧来近
似求解放样，而是直接画出圆弧放样线；推算出了一般方圆节的理论面积计算公式
和提出了如何计算改进方法的放样面积，从而可以定量地知道放样的精度； 天圆地
方形状有平底形、曲面形（球形、抛物线形等）和锥形，几种常见的翻边凸模的结
构形状，图中凸模直径段为凸模工作部分，凸模直径段为导正部分，1为整形台阶，
2为锥形过渡部分，其中：带导正销的锥形凸模，当竖边高度不高、竖边直径大于10
时，可设计整形台阶，相反可不设整形台阶，当翻边模采用压边圈时也可不设整形
台阶；一种双圆弧形无导正销的曲面形凸模，当竖边直径大于6时用平底，竖边直径
小于或等于6时用圆底；带导正销的竖边直径小于4时可同时冲孔和翻边的凸模。此
外，还有用于无预制孔的带尖锥形凸模。凸、凹模尺寸可参照拉深模的尺寸确定原
则确定，只是应注意***翻边间隙。凸模圆角半径越大越好，好用曲面或锥形凸模
，对平底凸模一般取≥4。凹模圆角半径可以直接按工件要求的大小设计，但当工件
凸缘圆角半径小于小值时应加整形工序
