产地:河北 | 材质:碳钢 | 货号:02S403 |
品牌:铭意 | 规格:dn450 | 型号:dn450 |
适用范围:排水系统 | 是否跨境货源:否 |

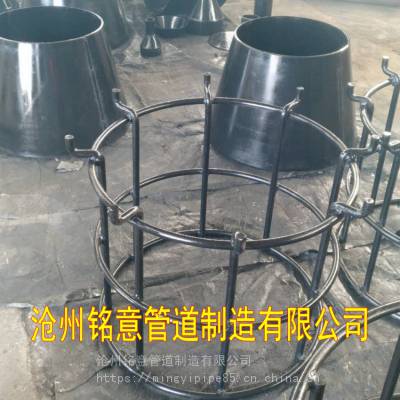

吸水喇叭管支架、铭意不锈钢吸水喇叭口管支架、A型吸水喇叭口管支架、B型吸水喇叭管支架、C型吸水喇叭管支架、铭意D型吸水喇叭口管支架,用以固定和支撑吸水喇叭口的支架,广泛用于电力、建筑、等行业。
1、铭意牌 吸水喇叭口直径(DN)不宜小于1.25倍的吸水管直径(dn);铭意管道2吸水喇叭口最小悬空高度(E):(1)喇叭口垂直布置时,E=0.6~0.8DN;(2)喇叭口倾斜布置时,E=0.8~1.0DN;(3)喇叭口水平布置时100吸水喇叭口,E=1.0~1.25DN;3铭意管道吸水喇叭口在***运行水位时的淹没深度(F):(1)喇叭口垂直布置时,F=1.0~1.25DN;
(2)铭意管道喇叭口倾斜布置时,F=1.5-1.8DN;(3)喇叭口水平布置时,F=1.8-2.0DN
铭意吸水喇叭口的规格:ZA1 φ108*φ159吸水喇叭口 ZA2 φ159*φ245吸水喇叭口 ZA3 φ219*325铭意 吸水喇叭口ZB1 φ273*φ400 铭意吸水喇叭口ZB2 φ325*φ478 铭意吸水喇叭口说明:1.吸水喇叭口按中径展开下料。 当采用作图法下料时弧长产生的误差应按C值进行修正。 圆钢材料应平直,铭意圆环圆度误差小于2. 焊接后的除锈、防腐要求见本图集总说明。铭意吸水喇叭口支架,铭意管道罩型通气管,排气三通,双法兰管道传力接头,钢制法兰,偏心异径管,等径三通,渐缩异径弯头,铭意四通。吸水喇叭口支架,单级节流装置,铭意多级节流装置,疏水罐,疏水盘弯头三通,异径管 铭意火力发电厂管道设备供应商。电厂配件(附件)的 者。铭意电力产品拥有强大专业化优势,广阔的***。竭诚为新老客户提供专项优质服务、提供质优价廉的吸水喇叭口, 铭意管道A型吸水管喇叭口支座 H=300mm 20# 钢制喇叭口 DN375*250 1.6MPa 20# 钢制喇叭口 DN250/DN375 同心钢制喇叭口 DN225*150 1.0MPa 20# 钢制喇叭口 DN150/DN225 钢制喇叭口 DN200*300 20#钢制喇叭口 DN200/DN300 图集02S403 铭意管道钢制喇叭高是300钢制喇叭口 DN100*DN200 20#钢制喇叭口 DN300*DN150 20#
铭意生产:02S403吸水喇叭口、吸水喇叭管、喇叭管支架,品质***的吸水喇叭口、给水泵入口滤网、吸水喇叭管-吸水喇叭管及支架 吸水喇叭管直径:DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400,单价从20元起步到4000元不等,另配支架型号有ZA型、ZB型、ZC型、ZD型,根据吸水喇叭管尺寸定价,欢迎来电联系。说明: 1、圆度误差小于005(D、D1)。 2、大口端应进行打磨,去尖角、毛刺。 3、焊接后进行除锈、涂防腐漆,可根据客户设计要求制作。4、可根据设计要求制作不同材质的不锈钢吸水喇叭管。
